На российский рынок поступила новая, усовершенствованная модель РЕЗИСТОГРАФА

Приборы Резистограф® Центра древесных экспертиз® НПСА «ЗДОРОВЫЙ ЛЕС» успешно прошли ежегодную аттестацию в ФБУ «Ростест-Москва».

Это свидетельствует о высокой надежности приборов фирмы «Риннтех»® (Германия) для исследования и диагностики внутреннего состояния деревьев и о точности выдаваемых ими результатов.

ФБУ «Ростест-Москва» является крупнейшим в России учреждением практической метрологии и ведет свою 115-летнюю историю с 1900 г., когда по инициативе Д.И. Менделеева была открыта Московская поверочная палатка торговых мер и весов.

RESISTOGRAPH 6-й серии

Прибор РЕЗИСТОГРАФ используется для выявления гнили в стволе деревьев на определенной высоте и в пределах выбранного радиуса сверления. Диагностика внутреннего состояния древесины с помощью прибора Резистограф может использоваться при решении следующих практически важных задач:

• Оценка состояния древесины в постройках, что особенно важно для старых построек и, в особенности, для построек представляющих культурную ценность. В частности, в России, прибор Резистограф успешно используется в музее заповеднике «Кижи» для поддержания памятника деревянного зодчества в надлежащем состоянии.

• Оценка товарной структуры отводимых в рубку древостоев. Выход полезной продукции из круглого леса зависит от уровня пораженности древостоев стволовыми гнилями. Поэтому важно предварительно оценить качество древостоя на передаваемом в аренду участке леса и возможный экономический эффект от его вырубки.

• В рекреационном лесопользовании и уходе за деревьями в урбанизированной среде прибор является незаменимым инструментом для оценки аварийности деревьев. Имея развитую ядровую гниль дерево может выглядеть абсолютно здоровым, но при этом иметь низкую прочность ствола. При критических нагрузках (действие ветра, навалов снега) ствол ломается, и, падая, может нанести повреждения постройкам, припаркованным неподалеку машинам и другие подобного рода разрушения. Известны случаи, когда падение деревьев, произрастающих в городской среде, имело итогом гибель людей. Крайне важно своевременно выявлять аварийные деревья, но без инструментальной диагностики состояния ствола эту задачу не решить.

• В лесной фитопатологии Резистограф может использоваться при выполнении исследований экологии древесиноразрушающих грибов. В частности, периодические замеры уровня развития гнили в стволе позволяют достоверно оценить скорость ее роста. Динамика развития гнилей в стволе дерева – малоисследованная сфера, и не может быть изучена без использования Резистографа. Развитие данного направления имеет не только теоретическое значение, как например компонент расчетов углеродного баланса планеты, но и сугубо практическое значение – как элемент совершенствования методик и технологий ухода за деревьями.

RESISTOGRAPH – прибор для измерения сопротивления пробуриванию с целью диагностики внутреннего состояния деревьев, деревянных конструкций, свай, мачт и столбов.

Применение

RESISTOGRAPH позволяет быстро выявлять расположение и объёмы скрытых гнилей, зон распада и внутренних стволовых трещин, точно определять кольцевой возраст дерева. Диагностирование позволяет выявить опасные, неустойчивые деревья и вовремя удалить их. При этом здоровой древесине практически не причиняется вред – диагностика проходит при полном отсутствии внутренних разрушений, благодаря использованию тонкой буровой иглы.
RESISTOGRAPH незаменим при диагностике состояния деревянных построек и оценке безопасности несущих конструкций, деревянных перекрытий исторических зданий при реставрационных и ремонтно-восстановительных работах. Применяется RESISTOGRAPH для проверки состояния и безопасности деревянных мостовых конструкций, линий электропередач; для контроля за состоянием древесины во влажной среде - бассейны, спортивные сооружения, бани и сауны; для оценки качества деревянных строительных материалов.
На деревьях – проверка безопасности. Замер толщин остаточных стенок. Выявление скрытых гнилей и других повреждений древесины. Анализ прироста. Оценка качества древесины.
Деревянные стройматериалы и конструкции – проверка качества новых и старых конструкционных элементов. Определение плотности и качества. Выявление остаточного сечения. Нахождение участков гнили и выявление трещин. Стандартный контроль состояния мачт, свай и столбов.

Принцип действия

В процессе диагностики в толщу древесины подаётся тонкая буровая игла. При этом производится быстрое электронное измерение и фиксирование плотностных сопротивлений буровой игле, что является идеальной основой при проверке качества древесины, определения участков гнили и получения характеристик прироста. При этом фиксируется низкое сопротивление в прогнившей и нарушенной зоне, а также высокое сопротивление в непоражённой краевой зоне, с заметными колебаниями, фиксирующими годичные кольца. Электроника с высокой точностью записывает сопротивление бурению и обеспечивает его синхронное отображение на распечатываемой принтерной ленте в масштабе 1:1.
В стандартном исполнении RESISTOGRAPH оснащён накопителем данных для передачи профилей сопротивления бурению на PC. Флэш-память на 512 профилей позволяет сохранять и анализировать профили бурового сопротивления. С помощью прилагающейся программы РС WinDECOM обрабатываются полученные данные.

Технические характеристики

RESISTOGRAPH представляет собой высокоточный измерительный прибор и буровой агрегат, заключённый в металлический корпус в виде трубы, со спрятанной в корпусе буровой иглой и механизмом подачи. Внешне RESISTOGRAPH – это тубус диаметром 75 мм. и весом до 3 кг. В ствол дерева или любую деревянную конструкцию со скоростью 500 мм/мин. подаётся тонкая буровая игла толщиной 1-3 мм. Глубина бурения может быть до 1 метра, при этом игла подаётся и возвращается автоматически. Прибор измеряет меняющиеся плотности древесины на пути буровой иглы, и эти изменения отражаются в графике распечаток профилей на встроенном принтере. К RESISTOGRAPH прилагается программное обеспечение для РС WinDECOM, позволяющее обрабатывать полученные данные, анализировать их и хранить профили бурового сопротивления в памяти компьютера.
Диаметр корпуса 75мм.
Вес до 3кг.
Диаметр буровой иглы 1-3мм.
Глубина бурения до 450 мм (стандарт), по заказу до 1000мм.
Скорость подачи буровой иглы до 500мм/мин.
Синхронная распечатка диаграммы профиля в масштабе 1:1
Аккумуляторные батареи без эффекта памяти.
Мощный двигатель позволяет производить бурение твёрдой древесины лиственных пород. После достижения заданной или максимальной глубины бурения игла автоматически убирается назад в корпус.

Достоинства

Быстрое получение данных о внутреннем состоянии деревьев.
Простота обслуживания – автоматическая максимизация скорости и подачи иглы.
Высокая точность и разрешающая способность измерений.
Гарантированно надёжные и сравнимые результаты, воспроизводимые в масштабе I:I.
Полное отсутствие разрушений, благодаря использованию сверхтонкой буровой иглы.
Встроенная память на 512 результатов буровых профилей.

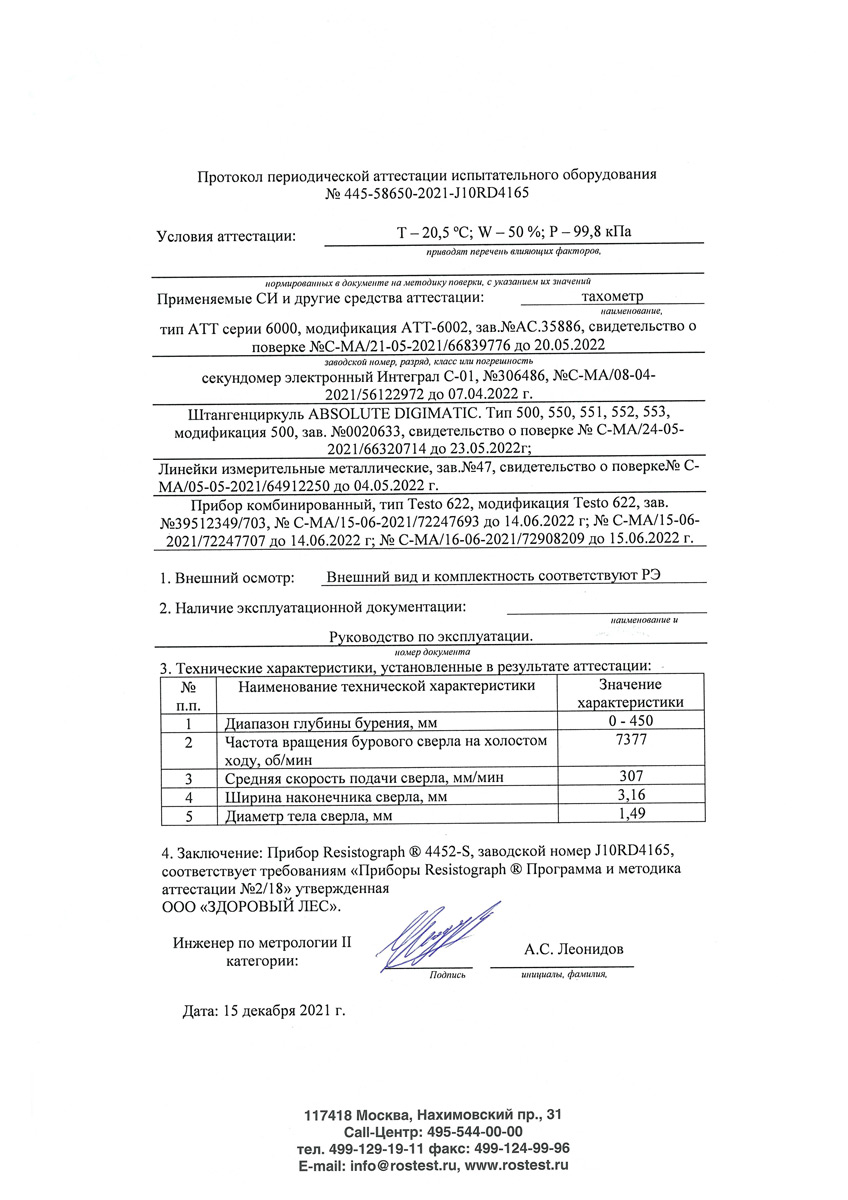

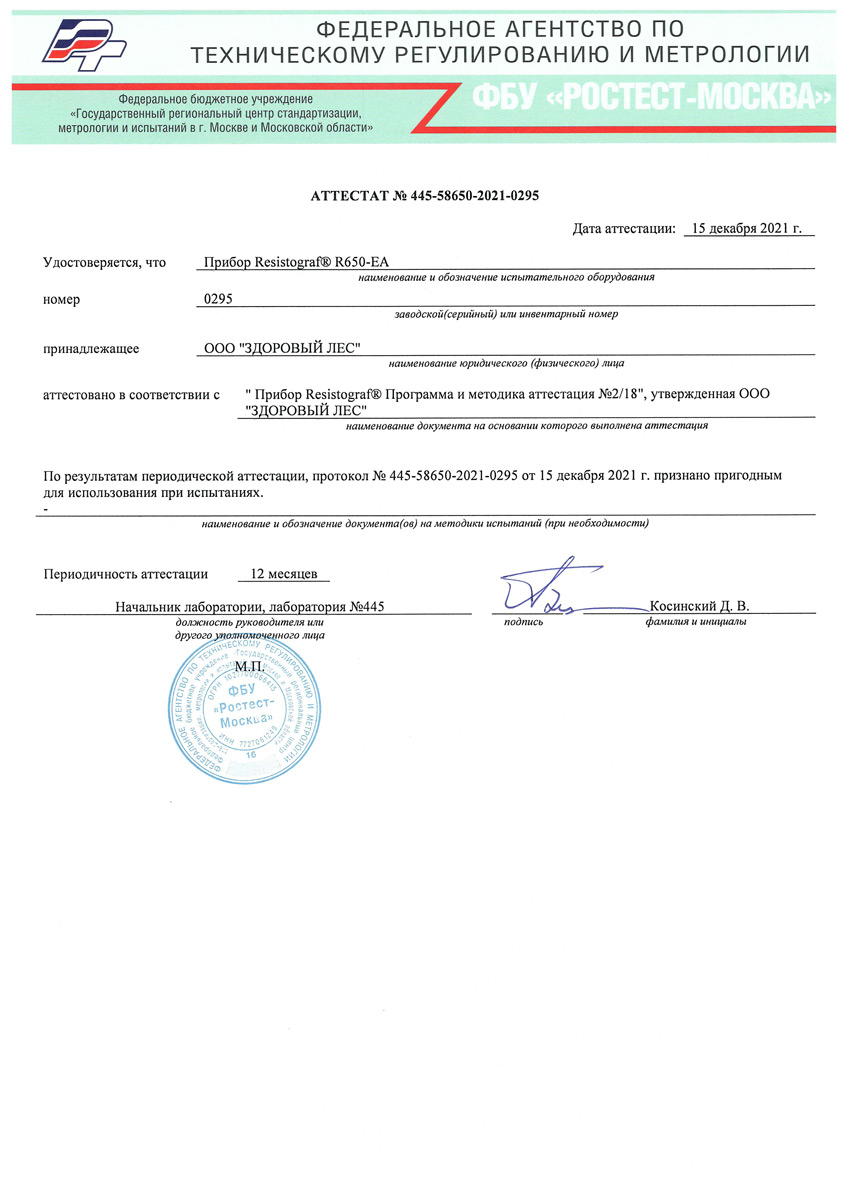

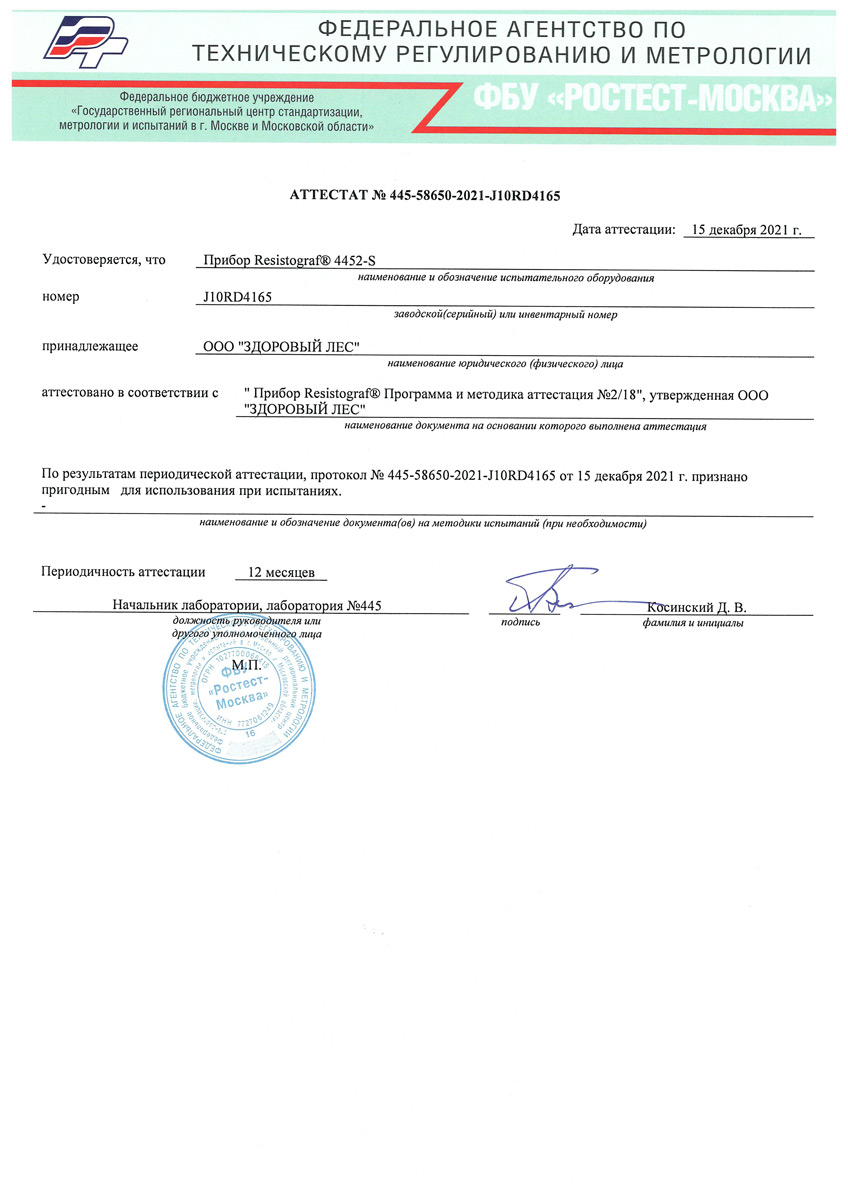

Аттестаты, свидетельства, сертификаты


аттестаттех.характеристики

аттестаттех.характеристики

аттестаттех.характеристики
